Lokomotiflerde motor sistemi, raylı aracın hareket edebilmesi için gerekli gücü üreten, dönüştüren ve tekerleklere aktaran ana sistemlerden biridir. Lokomotifin türüne göre motor sistemi farklı yapılarda olabilir. Dizel lokomotiflerde ana güç kaynağı dizel motordur. Elektrikli lokomotiflerde ise enerji dış elektrik hattından alınır ve cer motorları aracılığıyla harekete dönüştürülür. Hibrit lokomotiflerde ise dizel motor, batarya, elektrik motoru ve enerji yönetim sistemleri birlikte çalışabilir.
Bir lokomotifin motor sistemi yalnızca aracı hareket ettiren motor parçasından ibaret değildir. Bu sistem; güç ünitesi, yakıt sistemi, hava emiş sistemi, soğutma sistemi, yağlama sistemi, jeneratör veya alternatör, cer motorları, güç elektroniği, kontrol üniteleri ve frenleme destek sistemleri gibi birçok bölümden oluşur. Tüm bu parçalar uyumlu şekilde çalıştığında lokomotif güvenli, güçlü ve verimli biçimde görev yapar.
Lokomotif motor sistemi, demiryolu taşımacılığında büyük önem taşır. Çünkü lokomotifler çok ağır yükleri hareket ettirmek, uzun mesafelerde çalışmak, zorlu hava koşullarına dayanmak ve yüksek güvenlik standartlarını karşılamak zorundadır. Bu nedenle motor sistemi güçlü olduğu kadar dayanıklı, kontrollü ve düzenli bakıma uygun şekilde tasarlanmalıdır.
Lokomotiflerde Motor Sisteminin Görevi Nedir?
Lokomotiflerde motor sistemi,Lokomotiflerde motor sisteminin temel görevi, hareket için gerekli enerjiyi üretmek veya alınan enerjiyi kullanılabilir çekiş gücüne dönüştürmektir. Dizel lokomotiflerde bu görev dizel motorla başlar. Dizel yakıt motor içinde yanar, mekanik güç oluşur ve bu güç jeneratör, alternatör ya da aktarma sistemi üzerinden tekerleklere iletilir.
Elektrikli lokomotiflerde ise motor sistemi farklı çalışır. Bu lokomotiflerde enerji, katener hattı veya üçüncü ray gibi dış elektrik kaynaklarından alınır. Alınan elektrik, lokomotif üzerindeki transformatör, doğrultucu, inverter ve kontrol sistemleriyle cer motorlarına uygun hale getirilir. Cer motorları bu elektriği dönme hareketine çevirerek tekerleklerin hareket etmesini sağlar.
Motor sisteminin bir diğer görevi de çekiş gücünü kontrollü şekilde yönetmektir. Lokomotifin kalkış yapması, hızlanması, sabit hızda ilerlemesi, eğimli hatlarda güç üretmesi ve gerektiğinde yavaşlaması motor sistemiyle doğrudan ilişkilidir. Bu nedenle motor sistemi yalnızca güç üretmez; aynı zamanda gücün güvenli, dengeli ve verimli kullanılmasını sağlar.

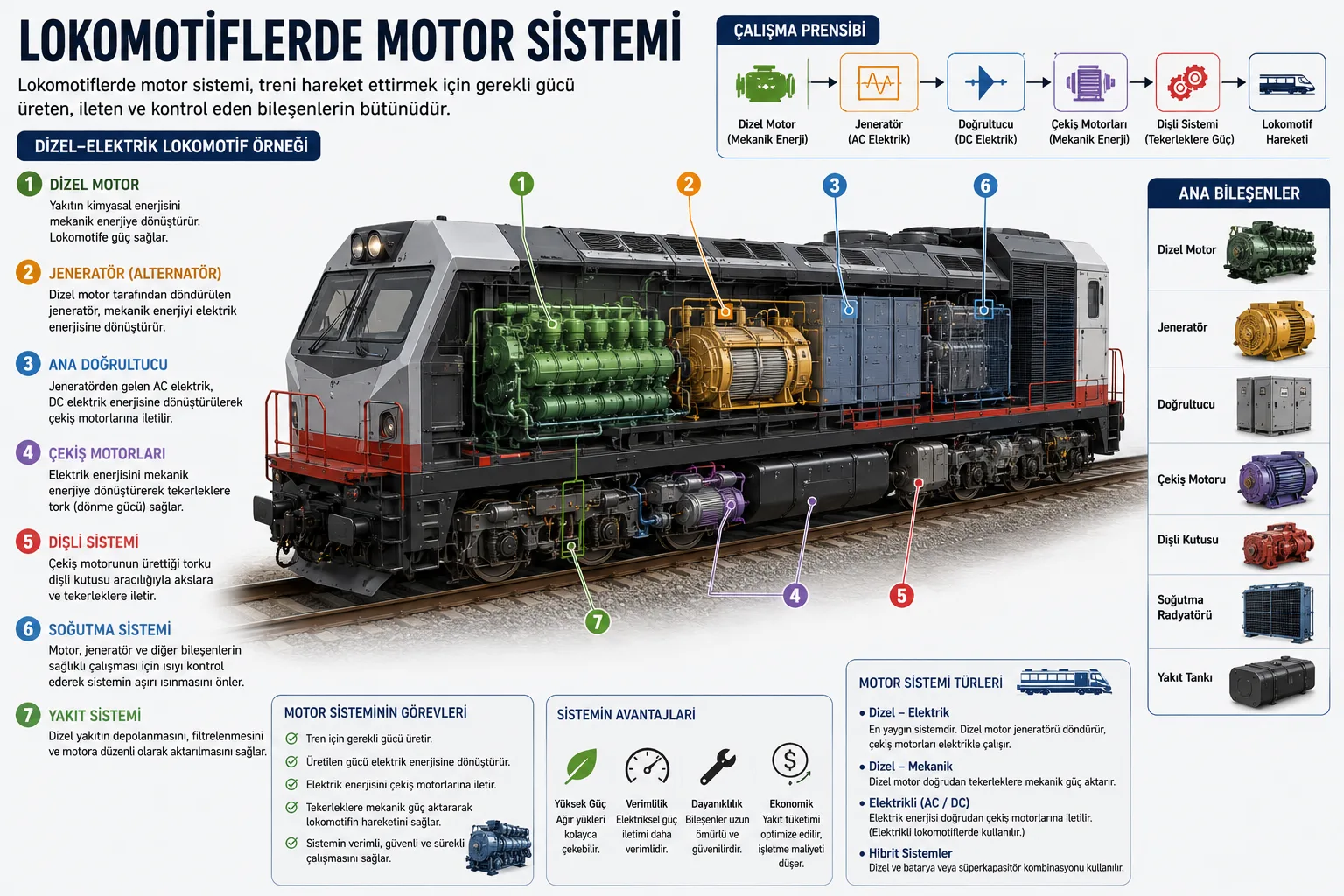

Dizel Lokomotiflerde Motor Sistemi
Dizel lokomotiflerde motor sistemi, ana güç kaynağı olarak dizel motoru kullanır. Dizel motor, yakıtın silindirler içinde yanmasıyla mekanik enerji üretir. Bu mekanik enerji, lokomotifin tipine göre farklı şekillerde hareket gücüne dönüştürülür.
Günümüzde birçok dizel lokomotif dizel-elektrik sistem ile çalışır. Bu sistemde dizel motor doğrudan tekerlekleri çevirmez. Bunun yerine dizel motor bir jeneratör veya alternatörü döndürür. Jeneratör tarafından üretilen elektrik, cer motorlarına gönderilir. Cer motorları da tekerlekleri döndürerek lokomotifin hareket etmesini sağlar.
Dizel motorun en önemli görevi, lokomotifin ihtiyaç duyduğu ana enerjiyi üretmektir. Ancak motorun sağlıklı çalışabilmesi için yakıt, hava, yağlama ve soğutma sistemlerinin de doğru çalışması gerekir. Bu sistemlerden herhangi birinde oluşacak arıza, motor performansını ve lokomotifin çekiş gücünü doğrudan etkileyebilir.
Dizel Motorun Çalışma Prensibi
Lokomotiflerde motor sistemi,Dizel motor, içten yanmalı motorlar grubunda yer alır. Çalışma prensibi, hava ile yakıtın motor içinde yüksek basınç ve sıcaklık altında yanmasına dayanır. Motor silindirlerine önce hava alınır. Bu hava piston hareketiyle sıkıştırılır ve sıcaklığı yükselir. Ardından dizel yakıt enjektörler aracılığıyla silindire püskürtülür. Sıcak hava ile temas eden yakıt yanar ve ortaya çıkan basınç pistonları hareket ettirir.
Pistonların doğrusal hareketi krank mili sayesinde dönme hareketine çevrilir. Bu dönme hareketi, dizel-elektrik lokomotiflerde jeneratör veya alternatörü çalıştırır. Dizel-hidrolik lokomotiflerde ise hidrolik aktarma sistemine güç sağlar. Daha küçük bazı sistemlerde mekanik aktarma çözümleri de kullanılabilir.
Dizel motorun verimli çalışabilmesi için yanma sürecinin doğru gerçekleşmesi gerekir. Yakıtın temiz olması, enjektörlerin doğru püskürtme yapması, hava filtresinin tıkalı olmaması, turbo sisteminin sağlıklı çalışması ve motor sıcaklığının kontrol altında tutulması performans açısından önemlidir.
Yakıt Sistemi
Lokomotiflerde motor sistemi,Yakıt sistemi, dizel lokomotif motorunun ihtiyaç duyduğu yakıtı depodan alarak motora ulaştıran sistemdir. Bu sistemde yakıt deposu, yakıt pompaları, filtreler, boru hatları, enjektörler ve kontrol elemanları bulunur. Yakıt sistemi motorun güç üretimi için doğrudan önemlidir.
Lokomotiflerde kullanılan dizel motorlar yüksek güç ihtiyacına sahip olduğu için yakıtın doğru basınçta ve doğru miktarda gönderilmesi gerekir. Yakıtın içinde kir, su veya yabancı madde bulunması enjektörlere ve yakıt pompasına zarar verebilir. Bu nedenle yakıt filtreleri düzenli olarak kontrol edilmeli ve değiştirilmelidir.
Yakıt sistemi arızaları lokomotifte güç düşüklüğü, düzensiz çalışma, zor çalışma, aşırı duman, yakıt tüketiminde artış veya motorun stop etmesi gibi belirtiler gösterebilir. Bu nedenle dizel lokomotif bakımında yakıt sistemi özel olarak incelenmelidir.
Hava Emiş ve Turbo Sistemi
Dizel motorun çalışabilmesi için yakıt kadar hava da gereklidir. Motorun yanma odasına yeterli ve temiz hava girmesi, verimli yanmanın temel şartlarından biridir. Bu nedenle lokomotiflerde hava emiş sistemi ve çoğu güçlü dizel motorda turboşarj sistemi bulunur.
Hava emiş sistemi, dış ortamdan aldığı havayı filtrelerden geçirerek motora ulaştırır. Hava filtresinin tıkalı olması, motorun yeterli hava alamamasına neden olur. Bu durumda yanma kalitesi düşer, yakıt tüketimi artar ve motor performansı azalır.
Turboşarj sistemi ise egzoz gazının enerjisini kullanarak motora daha fazla hava gönderir. Daha fazla hava, daha verimli yanma ve daha yüksek güç üretimi anlamına gelir. Ancak turbo sisteminin sağlıklı çalışması için yağlama, hava kanalları, basınç değerleri ve bağlantılar düzenli olarak kontrol edilmelidir.
Soğutma Sistemi
Lokomotiflerde motor sistemi,Soğutma sistemi, motorun çalışma sıcaklığını güvenli aralıkta tutar. Dizel motorlar çalışırken yüksek miktarda ısı üretir. Bu ısı kontrol altında tutulmazsa motor aşırı ısınabilir ve ciddi arızalar meydana gelebilir.
Lokomotiflerde soğutma sistemi genellikle radyatörler, fanlar, su pompaları, termostatlar, soğutma sıvısı ve bağlantı hortumlarından oluşur. Motor içinde dolaşan soğutma sıvısı, ısıyı motor bloğundan alır ve radyatöre taşır. Radyatörde fanlar yardımıyla bu ısı dış ortama atılır.
Soğutma sistemindeki arızalar motor için risklidir. Düşük soğutma sıvısı seviyesi, radyatör tıkanıklığı, fan arızası, pompa problemi veya termostat arızası motor sıcaklığının yükselmesine neden olabilir. Bu nedenle lokomotif bakımında soğutma sistemi mutlaka düzenli kontrol edilmelidir.
Yağlama Sistemi
Lokomotiflerde motor sistemi,Yağlama sistemi, motor içindeki hareketli parçaların sürtünmesini azaltır ve parçaların aşırı aşınmasını önler. Dizel lokomotif motorlarında pistonlar, krank mili, yataklar, supap mekanizması ve diğer hareketli parçalar yüksek yük altında çalışır. Bu parçaların sağlıklı çalışması için uygun yağlama şarttır.
Motor yağı yalnızca sürtünmeyi azaltmaz. Aynı zamanda motor içindeki ısının taşınmasına, kirleticilerin filtreye yönlendirilmesine ve bazı yüzeylerin korunmasına yardımcı olur. Yağ basıncının düşük olması veya yağın özelliğini kaybetmesi ciddi motor hasarlarına neden olabilir.
Lokomotif bakımında yağ seviyesi, yağ basıncı, yağ filtresi, yağ kaçağı ve yağın genel durumu düzenli kontrol edilmelidir. Zamanında yapılmayan yağ değişimi motor ömrünü kısaltabilir ve yüksek maliyetli revizyonlara yol açabilir.
Jeneratör ve Alternatör Sistemi
Lokomotiflerde motor sistemi,Dizel-elektrik lokomotiflerde motor sisteminin en önemli parçalarından biri jeneratör veya alternatör sistemidir. Dizel motorun ürettiği mekanik güç bu sistem sayesinde elektrik enerjisine dönüştürülür. Üretilen elektrik, cer motorlarına gönderilerek lokomotifin hareketi sağlanır.
Jeneratör veya alternatör, dizel motor ile cer motorları arasında enerji dönüşüm köprüsü görevi görür. Dizel motor döndükçe jeneratör de döner ve elektrik üretir. Bu elektrik, kontrol sistemleri üzerinden düzenlenerek cer motorlarına aktarılır.
Bu sistemde oluşabilecek arızalar lokomotifin çekiş performansını doğrudan etkiler. Jeneratör sargılarında izolasyon problemi, rulman arızası, bağlantı gevşekliği veya soğutma yetersizliği oluşursa lokomotif yeterli güç üretemeyebilir. Bu nedenle jeneratör ve alternatör kontrolleri periyodik bakımın önemli bir parçasıdır.
Cer Motorları
Lokomotiflerde motor sistemi,Cer motorları, lokomotiflerde elektrik enerjisini mekanik dönme hareketine çeviren motorlardır. Dizel-elektrik lokomotiflerde jeneratörden gelen elektrik, cer motorlarını besler. Elektrikli lokomotiflerde ise dış hattan alınan ve dönüştürülen elektrik cer motorlarına gönderilir.
Cer motorları akslara veya tekerlek takımlarına bağlıdır. Motorun ürettiği dönme kuvveti tekerleklere aktarılır ve lokomotif ray üzerinde ilerler. Bir lokomotifte birden fazla cer motoru bulunabilir. Motor sayısı lokomotifin aks düzenine, gücüne ve görev alanına göre değişir.
Cer motorları lokomotifin çekiş gücünü belirleyen en kritik parçalardan biridir. Ağır yük kalkışlarında, eğimli hatlarda ve düşük hızda yüksek tork gerektiren durumlarda cer motorlarının performansı büyük önem taşır. Cer motorlarının sıcaklık, izolasyon, rulman, bağlantı ve kablo kontrolleri düzenli olarak yapılmalıdır.
Elektrikli Lokomotiflerde Motor Sistemi
Elektrikli lokomotiflerde klasik anlamda dizel motor bulunmaz. Bu lokomotiflerde hareketi sağlayan ana unsurlar cer motorları ve onları besleyen elektriksel güç sistemleridir. Enerji, katener hattı veya üçüncü ray üzerinden alınır. Lokomotif üzerindeki sistemler bu enerjiyi cer motorlarına uygun hale getirir.
Elektrikli lokomotiflerde motor sistemi; pantograf, ana kesici, transformatör, doğrultucu, inverter, cer motorları, soğutma sistemi ve elektronik kontrol üniteleriyle birlikte değerlendirilir. Burada temel amaç, dışarıdan alınan elektrik enerjisini kontrollü çekiş gücüne dönüştürmektir.
Elektrikli lokomotifler yüksek verimlilik, güçlü ivmelenme ve düşük yerel emisyon avantajı sunar. Ancak bu lokomotiflerin çalışabilmesi için elektrik altyapısına ihtiyaç vardır. Katener hattı, trafo merkezleri ve enerji besleme sistemleri bulunmayan hatlarda elektrikli lokomotifler kullanılamaz.
Güç Elektroniği ve Kontrol Sistemi
Lokomotiflerde motor sistemi,Modern lokomotiflerde motor sisteminin yönetimi büyük ölçüde güç elektroniği ve kontrol üniteleri tarafından yapılır. Bu sistemler, motordan veya dış enerji hattından gelen gücü cer motorlarına uygun şekilde düzenler.
Elektrikli ve dizel-elektrik lokomotiflerde inverter, doğrultucu, konvertör ve kontrol modülleri önemli rol oynar. Bu ekipmanlar cer motorlarına gönderilen akım, gerilim ve frekans değerlerini ayarlayarak lokomotifin hızını ve çekiş gücünü kontrol eder.
Kontrol sistemi aynı zamanda arıza teşhisinde de kullanılır. Motor sıcaklığı, yağ basıncı, yakıt değerleri, cer motoru akımı, jeneratör çıkışı, batarya durumu ve frenleme verileri izlenebilir. Bu veriler sayesinde bakım ekipleri arızaları daha erken tespit edebilir.
Motor Sisteminde Frenleme Desteği
Lokomotiflerde motor sistemi yalnızca hareket için değil, bazı durumlarda frenleme için de görev yapar. Özellikle dizel-elektrik ve elektrikli lokomotiflerde cer motorları frenleme sırasında jeneratör gibi çalışabilir. Bu sisteme dinamik frenleme veya uygun altyapılarda rejeneratif frenleme denir.
Dinamik frenleme sırasında tekerleklerin dönme hareketi cer motorlarını çevirir. Cer motorları bu hareketi elektrik enerjisine dönüştürür. Bu enerji dirençlerde ısıya çevrilebilir veya bazı elektrikli sistemlerde tekrar hatta verilebilir.
Bu sistem mekanik frenlerin yükünü azaltır. Özellikle uzun inişlerde, ağır yük trenlerinde ve sık frenleme yapılan güzergâhlarda motor destekli frenleme büyük avantaj sağlar. Ancak bu sistem mekanik frenlerin yerine tamamen geçmez; havalı fren sistemi güvenlik açısından temel görevini sürdürür.
Hibrit Lokomotiflerde Motor Sistemi
Lokomotiflerde motor sistemi,Hibrit lokomotiflerde motor sistemi, dizel motor, batarya sistemi ve elektrikli çekiş motorlarının birlikte çalışmasıyla oluşur. Bu sistemde dizel motor enerji üretir, batarya enerjiyi depolar ve cer motorları lokomotifi hareket ettirir.
Hibrit sistemlerde enerji yönetimi çok önemlidir. Lokomotif düşük güç ihtiyacındayken batarya desteği kullanılabilir. Yüksek güç gerektiğinde dizel motor ve batarya birlikte çalışabilir. Frenleme sırasında geri kazanılan enerji bataryaya aktarılabilir.
Hibrit motor sistemi özellikle manevra sahalarında, limanlarda, lojistik merkezlerinde ve sık dur-kalk yapılan alanlarda avantaj sağlar. Amaç yakıt tüketimini azaltmak, emisyonları düşürmek ve daha sessiz bir çalışma sağlamaktır.
Motor Sisteminde Sensörlerin Önemi
Modern lokomotif motor sistemlerinde birçok sensör bulunur. Bu sensörler motorun, cer sisteminin ve yardımcı ekipmanların durumunu sürekli takip eder. Sıcaklık sensörleri, basınç sensörleri, akım sensörleri, hız sensörleri, yağ basınç sensörleri ve titreşim sensörleri bu sistemin parçalarıdır.
Sensörlerden gelen veriler kontrol ünitesine iletilir. Kontrol ünitesi bu verileri değerlendirerek makiniste uyarı verebilir, sistemi korumaya alabilir veya motor gücünü sınırlayabilir. Bu sayede olası arızalar büyümeden tespit edilebilir.
Sensör arızaları da motor sisteminin doğru çalışmasını etkileyebilir. Yanlış sıcaklık verisi, hatalı basınç bilgisi veya kopuk bir bağlantı sistemin yanlış tepki vermesine neden olabilir. Bu nedenle sensörler ve kablo bağlantıları bakım sırasında kontrol edilmelidir.
Lokomotif Motor Sisteminde Sık Görülen Arızalar
Lokomotiflerde motor sistemi,Lokomotiflerde motor sistemi arızaları, lokomotifin türüne ve çalışma koşullarına göre değişebilir. Ancak bazı arızalar daha sık görülür. Bunlar arasında motor ısınması, yakıt sistemi problemleri, yağ basıncı düşüklüğü, turbo arızası, jeneratör problemi, cer motoru arızası, soğutma sistemi arızası ve elektronik kontrol hataları bulunur.
Motor ısınması genellikle soğutma sistemindeki bir problemden kaynaklanır. Radyatör tıkanıklığı, fan arızası, düşük soğutma suyu seviyesi veya pompa problemi motor sıcaklığını yükseltebilir.
Yakıt sistemi arızaları motorun düzensiz çalışmasına, güç kaybına veya aşırı yakıt tüketimine neden olabilir. Yağlama sistemi arızaları ise motorun hareketli parçalarında ciddi aşınmalara yol açabilir. Cer motoru arızaları ise doğrudan çekiş kaybı oluşturur.
Motor Sistemi Bakımı Neden Önemlidir?
Lokomotiflerde motor sistemi,Motor sistemi bakımı, lokomotifin güvenli ve verimli çalışması için hayati öneme sahiptir. Lokomotif motorları ağır şartlarda çalışan, yüksek güç üreten ve uzun süre kesintisiz görev yapan sistemlerdir. Bu nedenle düzenli bakım yapılmadan güvenilir işletme sağlanamaz.
Bakım sayesinde küçük arızalar büyümeden tespit edilir. Örneğin küçük bir yağ kaçağı zamanında fark edilmezse motor hasarına neden olabilir. Tıkalı bir filtre yakıt tüketimini artırabilir. Gevşek bir elektrik bağlantısı cer motoru performansını etkileyebilir.
Düzenli motor sistemi bakımı, lokomotifin hizmet dışı kalma riskini azaltır. Aynı zamanda yakıt veya enerji tüketimini düşürür, ekipman ömrünü uzatır ve işletme maliyetlerini kontrol altında tutar.
Motor Sistemi Bakımında Kontrol Edilmesi Gerekenler
Lokomotif motor sistemi bakımında birçok nokta kontrol edilmelidir. Dizel lokomotiflerde motor yağı, soğutma sıvısı, yakıt filtreleri, hava filtreleri, turbo sistemi, enjektörler, egzoz sistemi, jeneratör, alternatör, cer motorları ve kablo bağlantıları incelenir.
Elektrikli lokomotiflerde ise pantograf, ana kesici, transformatör, inverter, cer motorları, soğutma fanları, izolasyon değerleri, yüksek gerilim bağlantıları ve kontrol sistemleri kontrol edilir.
Hibrit lokomotiflerde bunlara ek olarak batarya sistemi, batarya yönetim ünitesi, şarj-deşarj değerleri, termal yönetim sistemi ve enerji yönetim yazılımı da bakım kapsamına alınır. Her lokomotif türünde bakım işlemleri teknik dokümantasyona uygun şekilde yapılmalıdır.
Motor Sistemi ve Yakıt Verimliliği
Lokomotiflerde motor sistemi,Lokomotiflerde motor sistemi, yakıt ve enerji verimliliğini doğrudan etkiler. Bakımlı bir motor daha verimli çalışır. Temiz filtreler, sağlıklı turbo sistemi, doğru yakıt püskürtme, uygun yağlama ve etkili soğutma yakıt tüketimini azaltabilir.
Dizel lokomotiflerde motorun gereksiz yere yüksek devirde çalışması yakıt tüketimini artırır. Elektrikli lokomotiflerde ise cer motorlarının ve güç elektroniğinin verimli yönetilmesi enerji tüketimini düşürür. Hibrit lokomotiflerde batarya desteği ve enerji geri kazanımı verimliliğe katkı sağlar.
Makinistin kullanım tarzı da motor sistemi verimliliğinde etkilidir. Ani hızlanmalar, gereksiz frenlemeler ve uzun rölanti süreleri tüketimi artırabilir. Planlı sürüş, uygun hız yönetimi ve düzenli bakım daha ekonomik işletme sağlar.
Motor Sistemi ve Güvenlik
Lokomotif motor sistemi güvenlikle doğrudan ilişkilidir. Motorun ani güç kaybetmesi, cer sisteminin arızalanması veya soğutma sisteminin devre dışı kalması operasyonu etkileyebilir. Özellikle ağır yük trenlerinde ve eğimli hatlarda motor sisteminin güvenilir çalışması büyük önem taşır.
Güvenlik açısından motor sistemi uyarıları dikkate alınmalıdır. Aşırı sıcaklık, düşük yağ basıncı, çekiş arızası, jeneratör hatası veya elektriksel koruma uyarıları ihmal edilmemelidir. Bu tür uyarılar, daha büyük arızaların ön belirtisi olabilir.
Motor sisteminin güvenli çalışması için bakım kayıtları düzenli tutulmalı, arıza geçmişi takip edilmeli ve gerekli testler aksatılmamalıdır. Özellikle frenleme desteği sağlayan cer motoru ve dinamik fren sistemleri düzenli kontrol edilmelidir.
Lokomotiflerde Motor Sistemi Neden Önemlidir?
Lokomotiflerde motor sistemi, Lokomotiflerde motor sistemi, raylı aracın hareket gücünü sağlayan en temel teknik yapılardan biridir. Dizel lokomotiflerde motor yakıtı enerjiye dönüştürür. Dizel-elektrik sistemlerde bu enerji jeneratör aracılığıyla elektriğe çevrilir ve cer motorlarına aktarılır. Elektrikli lokomotiflerde ise dışarıdan alınan elektrik cer motorlarıyla harekete dönüştürülür. Hibrit lokomotiflerde dizel motor, batarya ve elektrikli çekiş sistemleri birlikte çalışır.
Motor sistemi; çekiş gücü, hızlanma, frenleme desteği, enerji verimliliği, güvenlik ve işletme sürekliliği açısından kritik öneme sahiptir. Bu sistemde meydana gelen küçük bir arıza, lokomotifin performansını düşürebilir veya tamamen hizmet dışı kalmasına neden olabilir.
Bu nedenle lokomotif motor sistemlerinin düzenli bakımı, doğru yedek parça kullanımı, uzman teknik ekip tarafından kontrol edilmesi ve arıza belirtilerinin erken tespit edilmesi gerekir. Bakımlı ve sağlıklı çalışan bir motor sistemi, lokomotifin güçlü, güvenli, ekonomik ve uzun ömürlü şekilde hizmet vermesini sağlar.
